穩定 / 舒適 / 經濟 / 高效

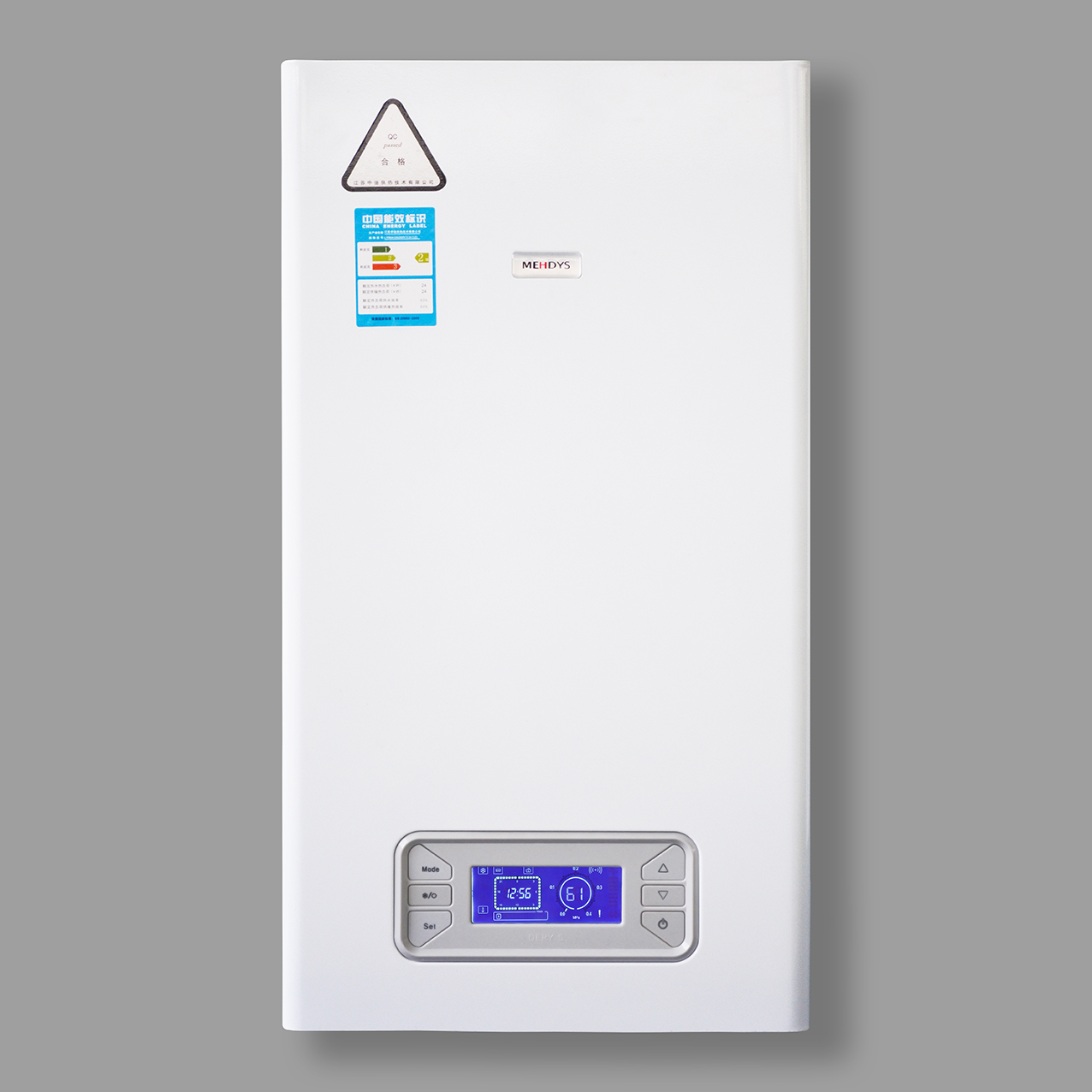

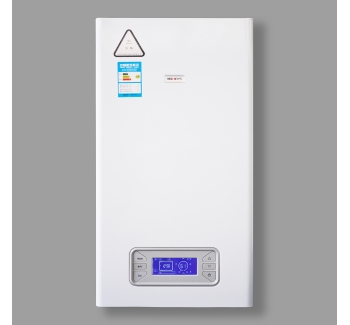

德銳系列壁掛爐包括：
DERY S 20 CJZ DERY S 32 CJZ
DERY S 24 CJZ DERY S 36 CJZ
DERY S 28 CJZ DERY S 40 CJZ
DERY S 28 SJ
產品簡介
▌ 外觀時尚，面板設計簡潔；
▌ 靜音運行風機、循環泵、燃燒系統；
▌ 兩級防凍保護功能，節電節氣；
▌ 二十三項自動安全保護功能，使用更安全；
▌ 換熱效率高的燃燒系統和熱交換器，熱效率可達92.7%；
▌ 安裝位置：室內。
技術參數表
| 項目 | 單位 | DERY S 20 CJZ | DERY S 24 CJZ | DERY S 28 CJZ | DERY S 28 SJ | DERY S 32 CJZ | DERY S 36 CJZ | DERY S 40 CJZ |
| 額定最高熱輸入 | kW | 20 | 24 | 28 | 28 | 32 | 36 | 40 |
| 額定最低熱輸入 | kW | 7.2 | 9.6 | 11.3 | 11.3 | 12.8 | 14.4 | 16 |
| 額定供暖最高熱輸出 | kW | 18.4 | 22.1 | 25.8 | 25.8 | 29.4 | 33.1 | 36.8 |
| 額定供暖最低熱輸出 | kW | 6.6 | 8.8 | 10.4 | 10.4 | 11.5 | 12.9 | 14.4 |
| 額定熱水最高熱輸出 | kW | 18.3 | 22 | 25.6 | 25.6 | 29.3 | 32.9 | 36.6 |
| 額定熱水最低熱輸出 | kW | 6.6 | 8.8 | 10.3 | -- | 11.2 | 12.7 | 14.1 |
| 額定熱效率 | % | 92 | 92 | 92 | -- | 92 | 92 | 92 |
| 電功率 | W | 120 | 120 | 130 | 130 | 130 | 130 | 130 |
| 防護等級 | I類 | I類 | I類 | I類 | I類 | I類 | I類 | |
| 電源 | V-Hz | AC220-50 | AC220-50 | AC220-50 | AC220-50 | AC220-50 | AC220-50 | AC220-50 |
| 防水等級 | IP | X4D | X4D | X4D | X4D | X4D | X4D | X4D |
| 采暖系統 | ||||||||
| 最大/最小壓力 | MPa | 0.3-0.05 | 0.3-0.05 | 0.3-0.05 | 0.3-0.05 | 0.3-0.05 | 0.3-0.05 | 0.3-0.05 |
| 采暖溫度選擇范圍 | ℃ | 30-80 | 30-80 | 30-80 | 30-80 | 30-80 | 30-80 | 30-80 |
| 水泵揚程 | mH2O | 5 | 5 | 7 | 7 | 7 | 7 | 7 |
| 膨脹水箱容積 | L | 6 | 6 | 8 | 8 | 10 | 10 | 10 |
| 膨脹水箱預充壓力 | MPa | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 |
| 生活熱水系統 | ||||||||
| 最大/最小壓力 | MPa | 0.8-0.021 | 0.8-0.021 | 0.8-0.021 | -- | 0.8-0.021 | 0.8-0.021 | 0.8-0.021 |
| 產熱水率 Δt=30℃ | L/min | 8.3 | 10 | 11.8 | -- | 13.1 | 14.7 | 16.4 |
| 生活熱水最小流量 | L/min | 2 | 2 | 2 | -- | 2 | 2 | 2 |
| 生活熱水溫度的選擇范圍 | ℃ | 30-60 | 30-60 | 30-60 | -- | 30-60 | 30-60 | 30-60 |
| 接口尺寸 / 燃?xì)庖?/strong> | ||||||||
| 采暖系統進口/出口尺寸 | G | 3/4" | 3/4" | 3/4" | 3/4" | 3/4" | 3/4" | 3/4" |
| 生活熱水出口尺寸 | G | 1/2" | 1/2" | 1/2" | 3/4" (A) | 1/2" | 1/2" | 1/2" |
| 自來水接口尺寸 | G | 1/2" | 1/2" | 1/2" | 3/4" (B) | 1/2" | 1/2" | 1/2" |
| 燃?xì)饨涌诔叽?/span> | G | 3/4" | 3/4" | 3/4" | 3/4" | 3/4" | 3/4" | 3/4" |
| 燃?xì)夥N類 | 天然氣 | 天然氣 | 天然氣 | 天然氣 | 天然氣 | 天然氣 | 天然氣 | |
| 壁掛爐尺寸與重量 | ||||||||
| 高×寬×厚 | mm | 740×400×316 | 740×400×316 | 740×430×339 | 740×430×339 | 740×540×345 | 740×540×345 | 740×540×345 |
| 重量 | kg | 34 | 34 | 36 | 34 | 40 | 42 | 44 |
| 同軸煙道 | ||||||||
| 直徑 | mm | 60-100 | 60-100 | 60-100 | 60-100 | 60-100 | 60-100 | 80-120 |
| 最大長度 | m | 4 | 4 | 4 | 4 | 4 | 4 | 3 |
| 彎頭壓頭損失90°/45° | m | 1-0.5 | 1-0.5 | 1-0.5 | 1-0.5 | 1-0.5 | 1-0.5 | 1-0.5 |
(A)=水箱熱水回水口；(B)=水箱熱水回水口。
不同環境下、不同批次產品參數測量結果不盡形同，產品如有改動，恕不另行通知。
